15W开关电源参数和性能

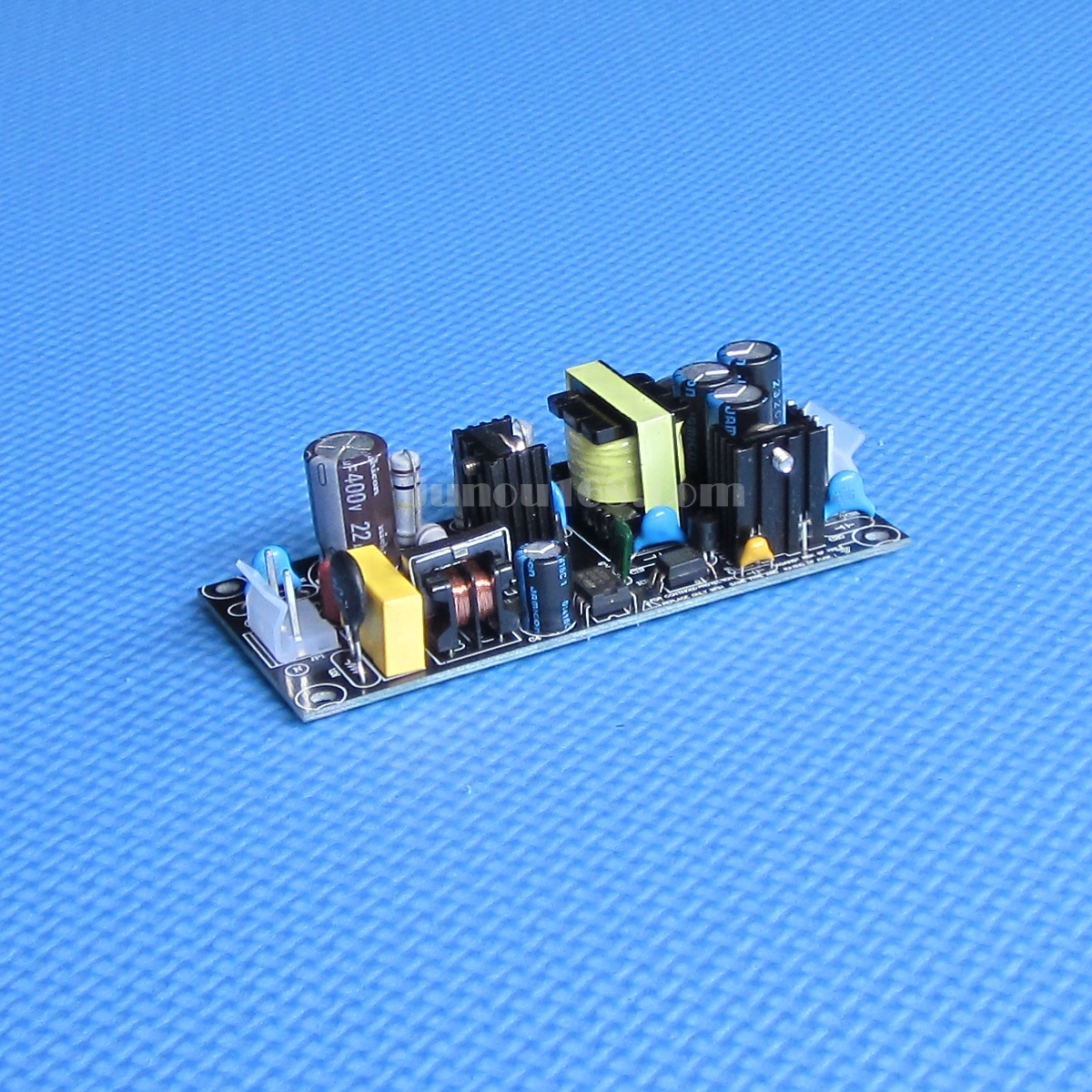

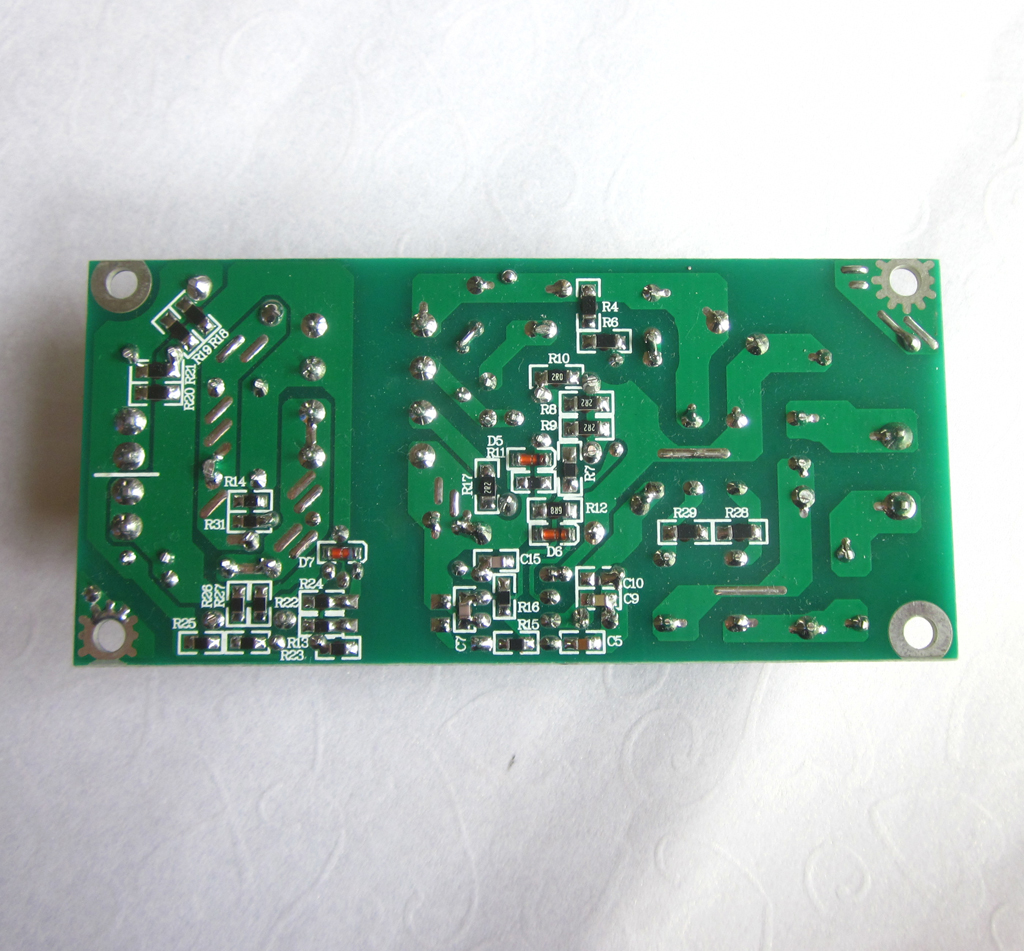

产品名称：15W开关电源

产品型号：JWS15S

产品尺寸：98*46*25 （长*宽*高,单位:mm）

产品特点：

>高可靠性、高效率、高性价比；

>具有短路保护、过载保护、浪涌电流抑制，保护功能全；

>内置EMI滤波器、电磁干扰小、纹波噪声低；

>输入电压宽、稳压精度高；

>大量使用 SMD器件，结构紧凑、体积小、外观精细；

>均采用原装正品电子元器件、PCB采用FR4 1.5mm板材；

>100%经8小时满载老化测试。

简要说明：

本产品是为用于组装在电子设备中而设计制造的， 普遍适用于：通讯设备、家用电器、电子仪器、工控设备、照明产品、安防设备等。

规格参数：

输入：

电压范围 AC 94V ～ 265V

频率范围 47 ～ 63 Hz

效率（典型）  74%

电流  ＜ 0.2 A

输出 ：

额定电压 3.3V/5V/9V/12V/15V/24V

最大电流 3A/3A/1.67A/1.25A/1A/0.625A

最大功率 15W

电压设定精度 ±1%

最大输入调整率     48 mV

最大负载调整率 48 mV

最大纹波和噪音 100mV  Vp-p

电压可调范围 不可调

保护功能：

过功率保护（OPP）  -    115% ～ 180%

过电流保护（OCP）  -    120%-200% (自动恢复型）

短路保护 -    长期 (自动恢复型）

环境因素：

工作温度 -10℃ ～ 55℃

保存温度 -20℃ ～ 70℃

工作湿度 20%RH-95%RH（无结露）

保存湿度 10%RH-95%RH（无结露）

冷却方式 自然冷却

绝缘耐电压：

输入-地之间：AC 3KV 1分钟

输入-输出之间：AC 3KV 1分钟

输出-地之间：DC 500V 1分钟

机械参数：

质量（典型）  110g

尺寸  98*46*25 （长*宽*高,单位:mm）
